S dotekovými senzory je to snadné
Zapojení modulu TM04N a TM01W
Modul TM04 má automatickou kalibraci a je určen pro dotekové spínání do 6-8mm
Modul TM01 obsahuje kapacitní komparátor a slouží jako senzor přiblížení do 2mm (detektor výšky hladiny, ..)

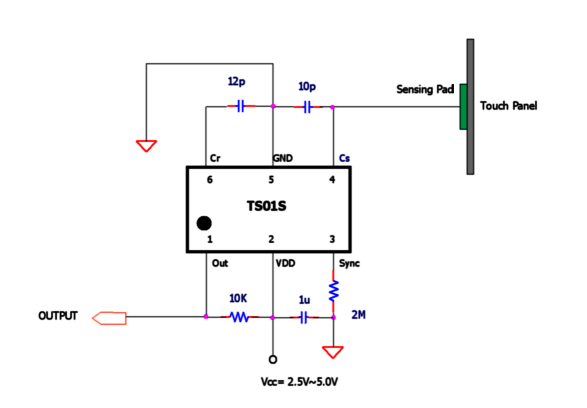

Základní zapojení s TS01S

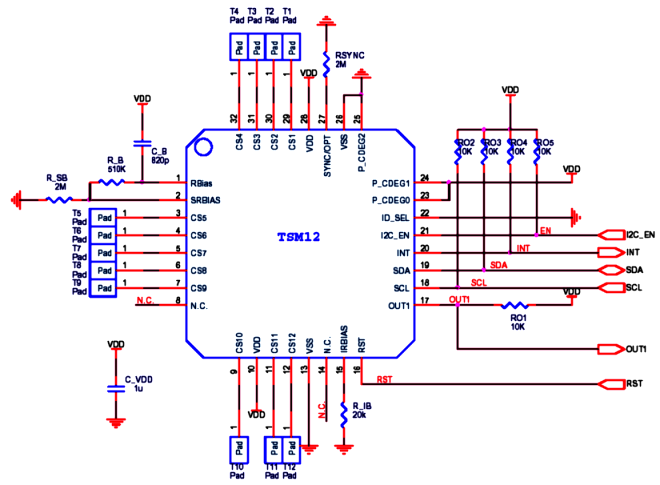

Kompletní zapojení s TSM12

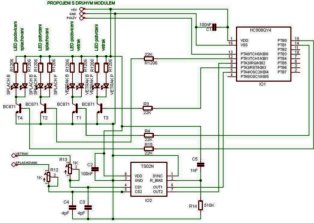

Dotekové ovládání WC s TS02
APP01_TS02.pdf (Dokumentace)
APP01_TS02.zip (Dokumentace a software)
Další aplikační zapojení a detailní informace jsou uvedeny u jednotlivých součástek.
