TM04N, Modul kapacitního dotekového snímače
Modul je kompletně zalitý v plastovém pouzdře
Držák modulu (volitelné příslušenství „Bracket-I”)
Snímací modul TM04N je navržen speciálně pro detekci doteku (zatímco TM01W je lepší jako snímač přiblížení).
Uvnitř nalezneme kapacitní spínač TS01S s několika součástkami a dotekovou plochou. Vše je kompletně zalité
pryskyřicí, takže modul může být používán i v náročných podmínkách. Součástí vyhodnocovacího algoritmu
je automatická kalibrace, kdy se obvod trvale přizpůsobuje okolnímu prostředí, a také blok pro vyloučení
rušení. Standardně modul dodáváme ve verzi s nejvyšší citlivostí (detekce doteku do 6-8mm), na objednávku je
k dispozici i verze s citlivostí nižší.
TM04N má velmi malou spotřebu. Pohybuje se pouze kolem 100uA při 5V (senzor bez doteku).

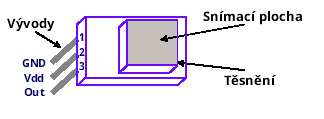

Připojovací vývody jsou určeny pro přímou montáž modulu do desky plošného spoje. Pokud je lepší umístit modul
nad spoj, lze k tomu použít držák „Bracket-I”. Výkres držáku a další údaje o modulu jsou uvedeny v katalogovém listu.

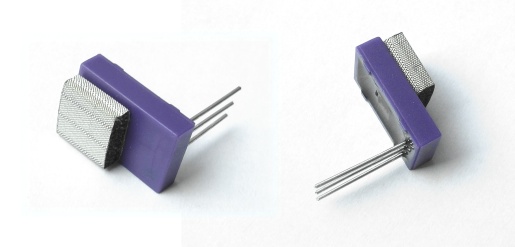

Modul TM04N
Molitanové těsnění s metalickou síťkou umožňuje kompenzovat mezeru mezi modulem a přilehlým panelem.
Standardní rozměr těsnícího nástavce je 9x9[mm] a tloušťka cca 3mm. Nástavec je samolepící a z modulu jej lze sejmout.
